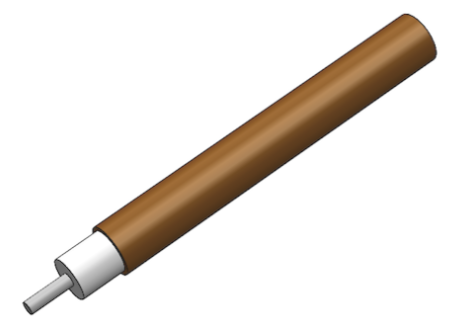

EZ Form半剛性電纜M17/130-00004

發布時間：2022-05-27 17:00:17 瀏覽：1062

EZ Form提供27根滿足MIL-DTL-17標準的銅和鋁護套半剛性電纜線。M17/130-00004電纜線滿足或超過Mil規格型號，并有多種規格尺寸和飾面可供選擇。

為避免氧化，EZ Form建議將M17/130-00004保存在其原始包裝中，并將其儲存在干燥的溫度可控環境中直到使用。

美國EZ Form是一家TPC線纜制造廠商，成立于1984年，具備AS9100D航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

EZ Form.png

規格
方面	單位	M17/130-00004 REV F2
外導體直徑	In	0.141
外導體直徑	mm	3.58
中心導體直徑	In	0.0362
中心導體直徑	mm	0.92
介電直徑	In	0.1175
介電直徑	mm	2.98

材料
外導體		銅
外導體電鍍		None
電介質		聚四氟乙烯
中心導體		SPCW

機械特性
溫度范圍 °C	°C	-40 至 +125
內彎曲半徑（最小）	In	0.075

電氣特性**
標稱阻抗	Ohms	50.0 +/- 1.0
傳播速度	-	69.5%
屏蔽效能	Db	>165
耐電壓	VRMS @ 60 Hz	5000
連續工作電壓	VRMS MAX	1900
最大工作頻率	GHz	20
衰減（db / 100 Ft 典型值）	0.5GHz	8
	1.0GHz	12
	5.0GHz	29
	10.0GHz	45
	18.0GHz	65.5
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
功率（Watts Cw @ 20 °C，最大值）	0.5GHz	600
	1.0GHz	450
	5.0GHz	180
	10.0GHz	120
	18.0GHz	83
	26.5GHz	N/A
	40.0GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
