TPSM843B22降壓模塊（集成電感器）TI 德州儀器

發布時間：2023-06-05 17:00:26 瀏覽：1877

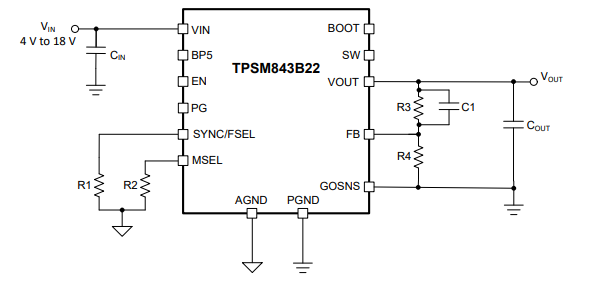

TI德州儀器TPSM843B22是款高效率18V、20A同步降壓模塊，選用內部補償的定頻高級電流模式(ACM)控制架構，能夠在處在FCCM模式長時間運營的同時，形成0.5V至7V的輸出電壓。TPSM843B22可以提供高效率，且工作時的工作頻率高達2.2MHz。TPSM843B22選用6.5mmx7.5mmx4mm超模壓封裝，特別適合需要小解決方案規格的設計。其它功能包括高精密電壓標準、可選擇的軟啟動時間、單調啟用至預偏置輸出、可選擇的電流限制、可調式UVLO（根據EN管腳實現）及其全套故障防護。

特征

?穩固頻率、內部補償高級電流模式(ACM)控制

?集成化6.5mΩ和2mΩMOSFET、電感器及相應無源器件

?4V至18V輸入電壓范圍

?0.5V至7V輸出電壓范圍

?真差分遙感放大器(RSA)

?三種可選擇的PWM坡面選擇，可協調控制環線性能

?五種可選擇的工作頻率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz

?與一個外部時鐘同步

?0.5V，整體溫度范圍之內電壓標準精度為±0.5%?1ms、2ms、4ms和8ms可選擇軟啟動時間

?單調啟用至預偏置輸出

?可選擇的電流限制，兼容20A和16A工作

?具備可調式輸入欠壓鎖定功能的使能端

?電源正常輸出監控器

?輸出過電壓、輸出欠壓、輸入欠壓、過電流和高溫保護

?-40°C至125°C工作結溫范圍

?6.5mm×7.5mm×4.0mm、25管腳超模壓QFN封裝

?無鉛（滿足RoHS標準）

?與以下器件管腳兼容：16A-TPSM843A26and12A-TPSM843A22

應用

?無線和有線網絡基礎設施設備

?光纖網絡

?測試和測量

?醫療健康和健康保健

TI 德州儀器為美國知名集成電路設計與制造商，TI 德州儀器產品廣泛應用于商用、軍工以及航空航天領域。

幾十年來，德州儀器一直熱衷于通過半導體技術降低電子產品的成本，讓世界變得更美好。TI 是第一個完成從真空管到晶體管再到集成電路（IC）的轉變，在過去的幾十年里，TI 促進了IC技術的發展，提高了大規模、可靠地生產IC的能力。每一代創新都是在上一代創新的基礎上，使技術更小、更高效、更可靠、更實惠——從而實現半導體在電子產品領域的廣泛應用。

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。
