Focus滑動螺絲調諧器(頻率>100MHz)如何工作?
發布時間:2023-11-07 10:07:10 瀏覽:1151
Focus microwave的機電滑桿調諧器自1985年以來一直以原型形式用于射頻行業,并自1989年以來作為最終產品使用。多年來,我們一直在努力和重新設計我們的調諧器,使它們成為市場上最通用,用戶友好和可靠的調諧器。焦點調諧器的設計遵循一個簡單而堅固的原則:它們由兩個精確硬化和接地的平行軸組成,精確地引導由帶梯形螺紋的中心絲杠控制的馬車。車廂滑動的特氟龍涂層軸承,減少摩擦和消除噪音。一個非常精確的不銹鋼垂直軸,每個電機步長1.5至3微米的分辨率位于每個車廂內,用于控制每個探頭的垂直位置。通過使用彈簧加載的水平和垂直運動消除了車廂內的隙。
射頻探頭定位在調諧器板線內
同步帶用于從水平和垂直電機傳遞運動,從而減少振動。通過調整水平電機上絲杠的螺距和定時滑輪的尺寸,我們能夠微調步進分辨率從3到50 μ m,因此相同的齒輪可以在200MHz到110GHz范圍內使用。100MHz和新的200MHz調諧器(型號iCCMT-101,-201, -301和-302)使用更大的步長和皮帶傳動代替絲杠,允許在保持相同精度的同時提高十倍的調諧速度。
射頻探頭的設計和質量對機電調諧器至關重要。Focus生產兩種類型的探頭:與平板墻進行接地接觸的探頭和非接觸式探頭。長期測試表明,兩種探針類型之間幾乎沒有區別。
根據頻率范圍和應用,探頭由鋁、黃銅或青銅制成。我們的探頭(slugs)在同軸調諧器中工作在100 MHz和67GHz之間,在波導(Ka, Q, V和w波段)調諧器中工作高達110GHz。接觸探頭的磨損可以忽略不計。使用這種技術的調諧器已經運行了20多年。

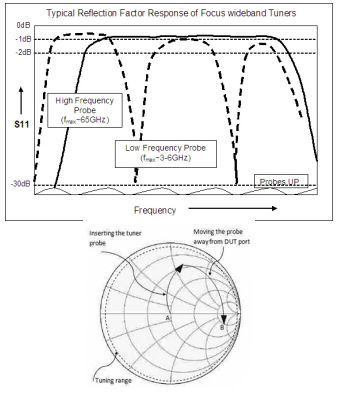

當探頭遠離測試端口時,平板線的位置可以補償插入損失,從而提供完美的調諧圈。
自1990年以來,Focus一直在開發簡化的調諧器控制機制,從而消除了笨重和過時的外部控制器。從一個笨重的外部控制器(1992年廢棄)開始,我們接著使用ISA卡,PCI卡,USB控制器,最后使用我們新的集成iTuner微處理器進行LAN (TCP/IP)控制控制。
焦點特點是其調諧器的可重復性和調諧精度。重復性是指探針多次放置在同一組位置時產生的射頻誤差。調諧精度是指探針定位時的射頻誤差,例如合成一組用戶定義的(內插的)阻抗。
發貨前焦點調諧器經過嚴格的燃燒和QA過程超過24小時和可重復性測試之前和之后在幾個頻帶內的頻率。對焦調諧器的可靠性非常好。早在1990年生產的設備仍在無故障運行,并由Focus升級為iTuners。
單探頭調諧器的調諧機制(CCMT和MRT模型)
iCCMT-608內部力學及組裝(0.8-6GHz,單探頭,雙電機)
iMPT-1818-TC內部力學與裝配 (1.8-18GHz,雙轎廂,6個探頭,9個電機)
推薦資訊

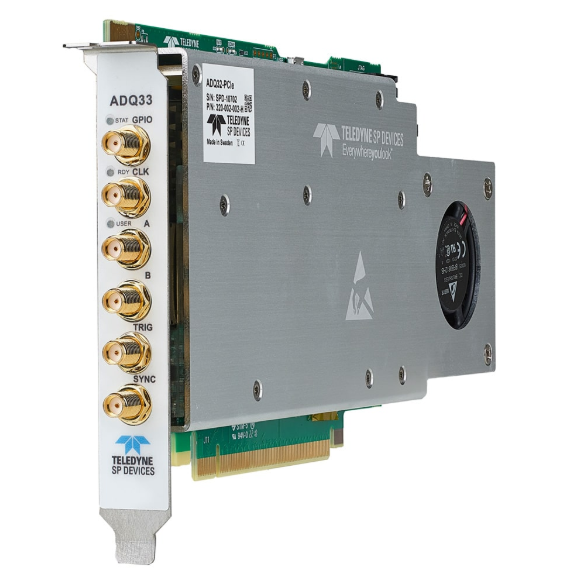

ADQ33 是 Teledyne SP Devices 推出的一款高端 12 位雙通道數據采集板,專為高采樣率和高數據傳輸速率需求設計。其每個通道支持 1 GSPS 采樣率和 1 GHz 帶寬,輸入范圍為 0.5 Vpp,具有低串擾(<500 MHz 時為 -70 dBFS)和高信噪比(0 至 500 MHz 時為 55 dBc)。板載 8 Gbyte 數據存儲和 PCIe Gen3 x8 接口支持高達 7 GByte/s 的數據傳輸速率。ADQ33 適用于光學相干斷層掃描、飛行時間質譜儀、分布式光纖傳感器、激光雷達及科學儀器等高精度數據采集場景。

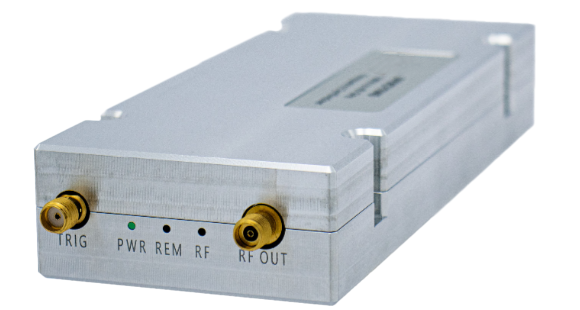

866-M緊湊型頻率合成器BNC是一款高性能的寬帶頻率合成器,適用于多種高要求應用。它提供從1 MHz至40 GHz的寬頻率范圍,具有快速開關時間、低相位噪聲、高分辨率和精度,以及良好的溫度穩定性。該合成器體積小巧,功耗低,支持以太網控制,并適用于雷達、電子戰、波束成形和量子計算等多通道相位相干應用。
