M55310/08-B-08-A-25M00000振蕩器Wi2Wi(PDI)

發布時間：2024-04-26 09:08:26 瀏覽：656

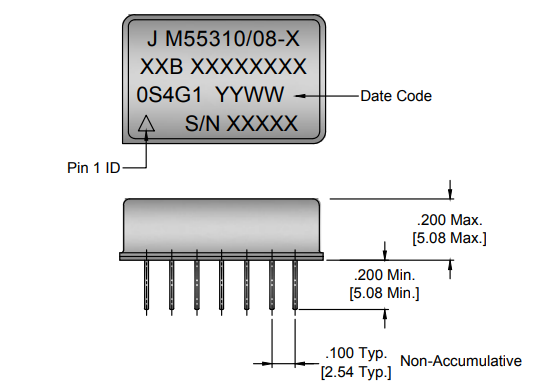

　　M55310/08-B-08-A-25M00000振蕩器屬于MIL-55310/08系列，具有通孔設計，并使用TTL接口。其頻率范圍覆蓋750kHz至50MHz，封裝尺寸為0.887長x0.540寬×0.200高英寸，具有14針。

M55310/08-B-08-A-25M00000振蕩器Wi2Wi(PDI)

　　關鍵參數：

　　尺寸：產品尺寸為0.887x0.540x0.200英寸，屬于MIL-55310/08系列。

　　頻率范圍：從750KHz到50MHz。

　　穩定度：

　　溫度穩定度：在-20到+70°C (類型C)、-55到+105°C (類型B) 和 -55到+125°C (類型A)條件下進行測試。

　　電源穩定度：在±10%的電源電壓變化下，其最大頻率穩定性為±2.0ppm。

　　初始精度：在+23°C ± 1.0°C的條件下，最大值為±15.0ppm，發貨后30天內保證。

　　工作溫度范圍：根據圖表確定。

　　存儲溫度范圍：-62到+125°C。

　　電源電壓：±5.0%的+5.0Vdc。

　　輸出特性：

　　輸出類型：TTL。TTL單位負載定義為：1.60mA的吸電流，0.04mA的源電流，以及2.00pF的電容。

　　邏輯電平：高電平(最小值)在400μA源電流下為2.4Vdc;低電平(最大值)在16mA吸電流下為0.5Vdc。

　　測試與檢驗：

　　產品遵循B級產品水平，并通過一系列MIL-STD-883方法進行的測試，包括內部視覺檢查、穩定化烘烤、溫度循環、恒定加速度以及密封(細漏和粗漏)測試等。

　　其他特性：

　　產品還遵循MIL-PRF-55310規范中關于輸入電流功率、輸出波形、輸出電壓-功率以及其他指定的電氣測試要求。

相關推薦：

Wi2Wi TCX系列高穩定性高沖擊TCXO

更多Wi2Wi 晶振晶體相關產品信息可咨詢立維創展。
