Arizona Capacitors 60-08102玻璃管狀紙膜電容

發布時間：2024-08-30 10:04:39 瀏覽：731

　　Arizona Capacitors推出的60系列玻璃管狀紙膜電容，以其獨特的設計和卓越的性能，在電子行業中樹立了新的標桿。這一系列電容不僅在額定電壓、容量和溫度范圍上表現出色，還通過了多項嚴格的質量和環境標準測試，確保其在各種應用中的可靠性和穩定性。

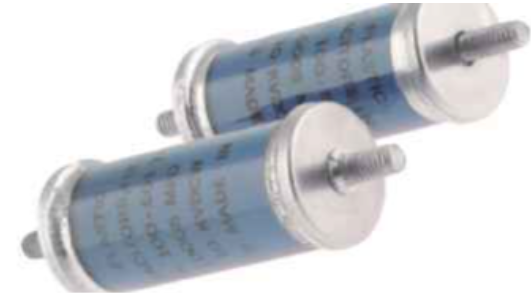

Arizona Capacitors 60-08102玻璃管狀紙膜電容

　　主要特點

　　額定電壓范圍：從1,000 VDC至20,000 VDC。

　　容量范圍：最大可達0.5000μF。

　　容差范圍：從±2%至±20%。

　　工作溫度范圍：-55°C至85°C。

　　絕緣電阻：25 - 50k ΩF。

　　損耗因子：在1,000Hz時小于0.6%。

　　質量保證：通過150%的額定電壓測試(1分鐘)，符合ISO 9001:2015認證和MIL-STD-202標準測試。

　　環境友好：可請求ROHS合規。

　　尺寸和規格

　　60系列電容采用玻璃或陶瓷管結構，配備#8-32螺絲接口，長度公差±0.125英寸，直徑公差±0.062英寸，確保安裝的精確性和便捷性。

　　各電壓等級的型號列表

MODEL		1 kV MODELS			MODEL	2 kV MODELS				MODEL	3 kV MODELS (μf) DIA LENGTH
MODEL		(pf)	DIA	LENGTH	MODEL	(μf)		DIA	LENGTH	MODEL	3 kV MODELS (μf) DIA LENGTH
60x01202	0.0020		0.530	1-3/16	60x02202	0.0020		0.530	1-3/16	60x03202	0.0020		0.530	1-3/16
60x01502	0.0050		0.530	1-3/16	60x02502	0.0050		0.530	1-3/16	60x03502	0.0050		0.530	1-3/16
60x01103	0.0100		0.530	1-3/16	60x02103	0.0100		0.530	1-3/16	60x03103	0.0100		0.530	1-9/16
60x01203	0.0200		0.530	1-3/16	60x02203	0.0200		0.530	1-9/16	60x03203	0.0200		0.690	1-3/4
60x01503	0.0500		0.530	1-9/16	60x02503	0.0500		0.690	1-3/4	60x03503	0.0500		0.690	2-1/4
60x01104		0.1000	0.690	2-1/4	60x02104	0.1000		0.690	2-1/4	60x03104	0.1000		0.840	2-1/4
60x01254	0.2500		0.840	2-1/4	60x02254	0.2500		1.060	2-3/8	60x03254	0.2500		1.060	2-3/8
60x01504		0.5000	1.060	2-1/4	60x02504	0.5000		1.310	2-3/4	60x03504	0.5000		1.310	2-3/4

MODEL	5 kV MODELS				MODE	7.5 kV MODELS				MODEL	10	kV MODELS
MODEL	(μf)		DIA	LENGTH	MODE	(μf)		DIA	LENGTH	MODEL	(μf)		DIA	LENGTH
60x05102	0.0010		0.530	1-9/16	60-08102	0.0010		0.530	1-9/16	60x10102	0.0010		0.530	1-9/16
60x05202	0.0020		0.530	1-9/16	60-08202	0.0020		0.530	1-9/16	60x10202	0.0020		0.530	1-9/16
60x05502	0.0050		0.530	1-9/16	60-08502	0.0050		0.690	1-3/4	60x10502	0.0050		0.690	1-3/4
60x05103	0.0100		0.690	1-3/4	60-08103	0.0100		0.690	2-1/4	60x10103	0.0100		0.840	2-1/4
60x05203	0.0200		0.690	2-1/4	60-08203	0.0200		0.840	2-1/4	60x10203	0.0200		1.060	2-1/4
60x05503	0.0500		0.840	2-1/4	60-08503	0.0500		1.310	2-3/4	60x10503	0.0500		1.310	2-3/4
60x05104	0.1000		1.060	2-1/4	60-08104	0.1000		1.310	2.3/4	60x10104	0.1000		1.750	4-11/32
60x05254	0.2500		1.310	2-3/4

MODEL	15	kV MODELS			MODE	20	kV MODELS			To complete the part number
MODEL	15	(μf)	DIA	LENGTH	MODE	20	μf	DA	LENGTH	replace xwith one of the the following:
60x15501		0.0005	0.690	2-1/4	60x20501	0.0005		0.690	2-1/4	x=Tolerance
60x15102		0.0010	0.690	2-1/4	60x20102		0.0010	0.690	2-1/4	J=±5%
60x15202		0.0020	0.840	2-1/4	60x20202		0.0020	0.840	2-1/4	K=±10%
60x15202		0.0020	0.840	2-1/4	60x20202		0.0020	0.840	2-1/4	V=+20/-10%
60x15502		0.0050	0.840	2-1/4	60x20502		0.0050	1.060	2-3/4	M=±20%
60x15103		0.0100	1.060	2-1/4	60x20103		0.0100	1.310	2-3/4
60x15203		0.0200	1.310	2-3/4	60x20203		0.0200	1.750	4-11/32
60x15503		0.0500	1.750	4-11/32
