　　在現代電子設備中，高效、緊湊的電源管理解決方案至關重要。TI德州儀器的TPSM861253是一款廣受歡迎的同步降壓電源模塊，以其高功率密度、簡單易用的設計和廣泛的應用范圍而聞名。然而，對于尋求更高集成度、更小尺寸和更優性能的設計工程師來說，Cyntec的MUN123C01-SGB提供了一個極具吸引力的替代方案。

　　TPSM861253概述

　　TPSM861253是一款輸入電壓范圍為3V至17V的高效同步降壓模塊，支持高達1A的連續電流。該模塊采用FCCM(Forced Continuous Conduction Mode)模式運行，確保在所有負載條件下保持相同的頻率和較低的輸出紋波。其3.3V固定輸出電壓和集成的分壓電阻器及前饋電容器，使得設計更加簡便。此外，TPSM861253還集成了全面的保護功能，包括OVP(過壓保護)、OCP(過流保護)、UVLO(欠壓鎖定)、OTP(過溫保護)和UVP(欠壓保護)，確保系統的安全性和可靠性。

　　MUN123C01-SGB：更緊湊、更高效的替代方案

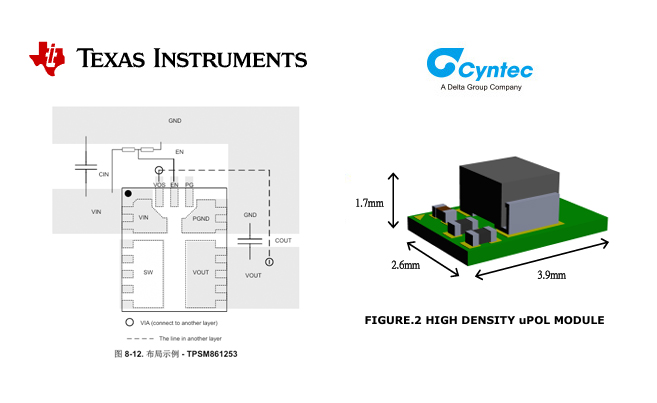

　　Cyntec的MUN123C01-SGB是一款非隔離型DC-DC轉換器，專為需要高密度集成和緊湊尺寸的應用而設計。其輸入電壓范圍為4.5V至16V，輸出電壓固定為3.3V，與TPSM861253的輸出電壓完全匹配。MUN123C01-SGB的最大輸出電流為1A，與TPSM861253相當，但其封裝尺寸僅為3.9mm × 2.6mm × 1.7mm，比TPSM861253的3.3mm × 4mm × 2mm封裝更為緊湊。

　　MUN123C01-SGB集成了PWM開關穩壓器、高頻功率電感和大部分元件，減少了外部元件的使用，簡化了設計布局。其內部軟啟動功能和非閉鎖過流保護(OCP)進一步增強了系統的可靠性。此外，MUN123C01-SGB還具備輸入欠壓鎖定(UVLO)功能，確保在輸入電壓不足時保護系統。

　　性能對比

　　盡管TPSM861253在市場上享有盛譽，但MUN123C01-SGB在多個方面提供了更優的性能：

　　1. 尺寸與封裝：MUN123C01-SGB的封裝尺寸更小，更適合空間受限的應用。

　　2. 集成度：MUN123C01-SGB集成了更多的元件，減少了外部元件的使用，簡化了設計。

　　3. 效率：在12V輸入至3.3V輸出的條件下，MUN123C01-SGB的峰值效率可達88%，略高于TPSM861253。

　　4. 保護功能：MUN123C01-SGB具備非閉鎖過流保護和輸入欠壓鎖定功能，進一步增強了系統的安全性。

　　應用領域

　　MUN123C01-SGB和TPSM861253均適用于多種應用領域，包括DSL調制解調器、液晶電視、便攜式電視和接入點路由器等。然而，MUN123C01-SGB的緊湊尺寸和高集成度使其在便攜式設備和空間受限的應用中更具優勢。
