VCD40系列單路/雙路/三路輸出DC-DC電源模塊CUI

發布時間：2024-10-16 09:10:23 瀏覽：819

　　CUI公司的VCD40系列隔離式DC - DC轉換器性能卓越、可靠，是工業和商業應用的高效電源解決方案。它有40瓦隔離輸出、寬輸入電壓(9V - 72V DC)，在電源轉換市場地位重要。

　　VCD40系列轉換器的40瓦隔離輸出與1500V隔離電壓，保障了轉換的高效與安全。其2"x2"六面屏蔽金屬外殼緊湊，可防電磁干擾，且能提供單路、雙路、三路穩壓輸出以滿足不同需求。

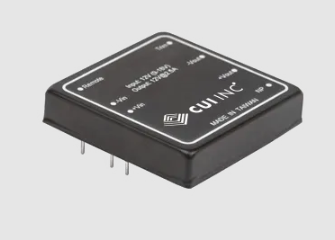

VCD40系列單路/雙路/三路輸出DC-DC電源模塊CUI

　　核心特性如下：

　　- 寬輸入電壓(9V - 72V DC)，適應多種電源環境。

　　- 輸出選項多樣，有2.5V - 15V單路輸出、±12V和±15V雙路輸出，滿足不同電壓需求。

　　- 效率最高達92%，節能且提升性能。

　　- 具備短路、過壓、過溫保護，確保設備穩定運行。

　　- 工作溫度范圍為 - 25°C - 71°C，適應多種環境。

　　- 符合EN 62368 - 1和RoHS標準，安全環保。

　　該系列轉換器性能可靠，適用于醫療設備、工業控制系統、通信基站和測試測量設備等多種場景，在各種溫濕度條件下都能穩定轉換電源。

　　其安裝簡便，尺寸為2" x 2" x 0.4"(50.8 x 50.8 x 10.2 mm)，重65克，便于集成。還支持遠程ON/OFF控制和外部輸出調整，配置靈活。

　　型號參數：

MODEL	input voltage		output voltage (Vdc)	input current		output current		ripple and noise1 max (mVp-p)	efficiency typ (%)


	Typ (Vdc)	range (Vdc)		no load (mA)	fullload (mA)	max (mA)	min (mA)
	Typ (Vdc)	range (Vdc)		no load (mA)	fullload (mA)	max (mA)	min (mA)
VCD40-D12-S2R5	12	9～18	2.5	200	2,367	10,000	0	50	88
VCD40-D12-S3R3	12	9～18	3.3	200	3,090	10,000	0	50	89
VCD40-D12-S5	12	9～18	5	200	3,745	8,000	0	50	89
VCD40-D12-S12	12	9～18	12	200	3,703	3,333	0	75	90
VCD40-D12-S15	12	9~18	15	200	3,702	2,666	0	75	90
VCD40-D12-D12	12	9～18	±12	100	4,045	±1,800	90	120	89
VCD40-D12-D15	12	9～18	±15	100	3,889	±1.400	70	150	90
VCD40-D12-T312	12	9～18	3.3/±12	200	2,784	6000/±400	600/±40	100	88
VCD40-D12-T315	12	9～18	3.3/±15	200	2.727	6000/±300	600/±30	100	88
VCD40-D12-T512	12	9～18	5/±12	200	3,750	6000/±400	600/±40	100	88
VCD40-D12-T515	12	9～18	5/±15	200	3,611	6000/±300	600/±30	100	90
VCD40-D24-S2R5	24	18~36	2.5	100	1,184	10,000	0	50	88
VCD40-D24-S3R3	24	18~36	3.3	100	1.545	10,000	0	50	89
VCD40-D24-S5	24	18~36	5	100	1,831	8,000	0	50	91
VCD40-D24-S12	24	18~36	12	100	1,811	3,333	0	75	92
VCD40-D24-S15	24	18~36	15	100	1,810	2,666	0	75	92
VCD40-D24-D12	24	18~36	±12	100	1.978	±1,800	90	120	91
VCD40-D24-D15	24	18~36	±15	100	1,902	±1,400	70	150	92
VCD40-D24-T312	24	18~36	3.3/±12	100	1,361	6000/±400	600/±40	100	90
VCD40-D24-T315	24	18~36	3.3/±15	100	1,333	6000/±300	600/±30	100	90
VCD40-D24-T512	24	18~36	5/±12	100	1,833	6000/±400	600/±40	100	90
VCD40-D24-T515	24	18~36	5/±15	100	1,806	6000/±300	600/±30	100	90
VCD40-D48-S2R5	48	36~72	2.5	50	585	10,000	0	50	89
VCD40-D48-S3R3	48	36~72	3.3	50	764	10,000	0	50	90
VCD40-D48-S5	48	36~72	5	60	926	8,000	0	50	90
VCD40-D48-S12	48	36~72	12	60	916	3,333	0	75	91
VCD40-D48-S15	48	36~72	15	60	906	2,666	0	75	92
VCD40-D48-D12	48	36~72	±12	50	1	±1,800	90	120	90
VCD40-D48-D15	48	36~72	±15	50	962	±1,400	70	150	91
VCD40-D48-T312	48	36~72	3.3/±12	50	688	6000/±400	600/±40	100	89
VCD40-D48-T315	48	36~72	3.3/±15	50	690	6000/±300	600/±30	100	89
VCD40-D48-T512	48	36~72	5/±12	50	938	6000/±400	600/±40	100	88
VCD40-D48-T515	48	36~72	5/±15	50	903	6000/±300	600/±30	100	90

CUI是美國BEL旗下公司，主要提供AC-DC和DC-DC電源模塊產品。深圳立維創展科技有限公司代理銷售CUI品牌產品，歡迎咨詢。
