Focus Microwaves MPT-3620多用途諧波調諧器
發布時間:2025-02-11 08:57:15 瀏覽:392

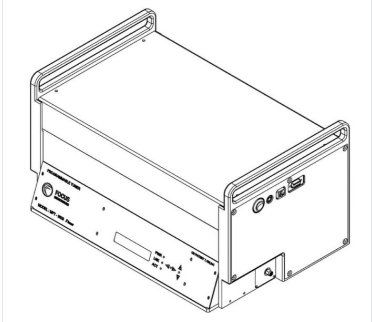

MPT-3620 是 Focus Microwaves的旗艦多用途諧波調諧器,頻率范圍為 2 GHz 至 36 GHz。該調諧器采用三種寬帶探頭,能夠獨立控制三個諧波頻率的反射因子的幅度和相位。
技術規格
頻率范圍:2 GHz 至 36 GHz
最大功率:21 W
最大VSWR:75.9:1
連接器類型:2.92 mm
產品類型:諧波調諧器
應用領域
MPT-3620 調諧器廣泛應用于以下領域:
高功率/高效率射頻放大器設計:通過控制諧波阻抗,用戶可以生成更穩健的晶體管行為模型,更好地理解設備在各種工作狀態下的表現。
混合型(Hybrid)負載牽引測量:適用于混合主動系統,顯著降低驅動高功率設備負載所需的功率。
噪聲參數測量:用于測量噪聲參數,幫助改進低噪聲放大器的設計。
大信號模型(X參數)提取:用于提取大信號模型,支持復雜的射頻和微波設備測試。
脈沖I-V/RF測試:適用于脈沖測試,幫助評估設備在脈沖條件下的性能。
直流、S參數測試及TRL校準:用于基本的直流和S參數測試,以及傳輸線校準。
優勢
高精度控制:能夠以 >40 dB 的精度控制諧波阻抗,確保精確的負載匹配。
多功能性:支持基波和多個諧波頻率的獨立控制,適用于多種復雜的射頻測試場景。
高反射能力:支持高達 75.9:1 的 VSWR,適用于高反射應用。
更多Focus Microwaves 相關產品信息可咨詢立維創展。
推薦資訊
RFSL2601是一款高功率隔離器,工作頻率范圍為1930至1995 MHz,適用于對高隔離度和低插入損耗有要求的射頻應用。其電氣規格包括:插入損耗小于0.20 dB(最大0.30 dB),隔離度最小22 dB(典型值大于25 dB),回波損耗最小22 dB(典型值大于25 dB),5MHz間隔為75 dBc;功率和溫度等級方面,正向功率峰值/平均值為1000/200W,反向功率連續波為20W,終端額定功率20W,工作溫度范圍是 -40°C至 +85°C,存儲溫度范圍是 -40°C至 +95°C 。

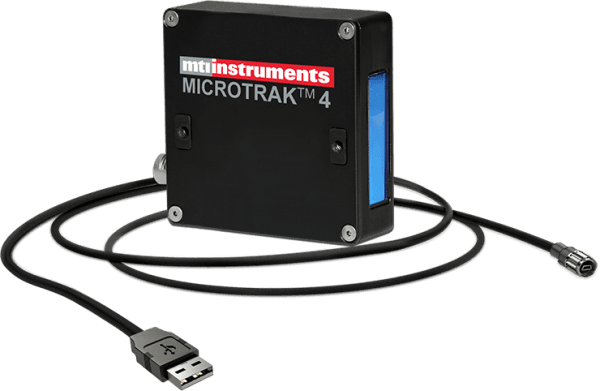

MTI Instruments?的全新一維 激光位移傳感器即便在最困難的應用領域中也能帶來出色的速率和精密度,并通過一根USB電線電纜提供數據輸出和電源模塊。
