12A非隔離POL電源模塊MYMGM5R012ELA5RN

發布于:2023-11-24 10:14:41

品牌名稱:Murata村田

重要參數:

工作電流:12A

輸入電壓:7.5-15V

輸出電壓:1.8-5V

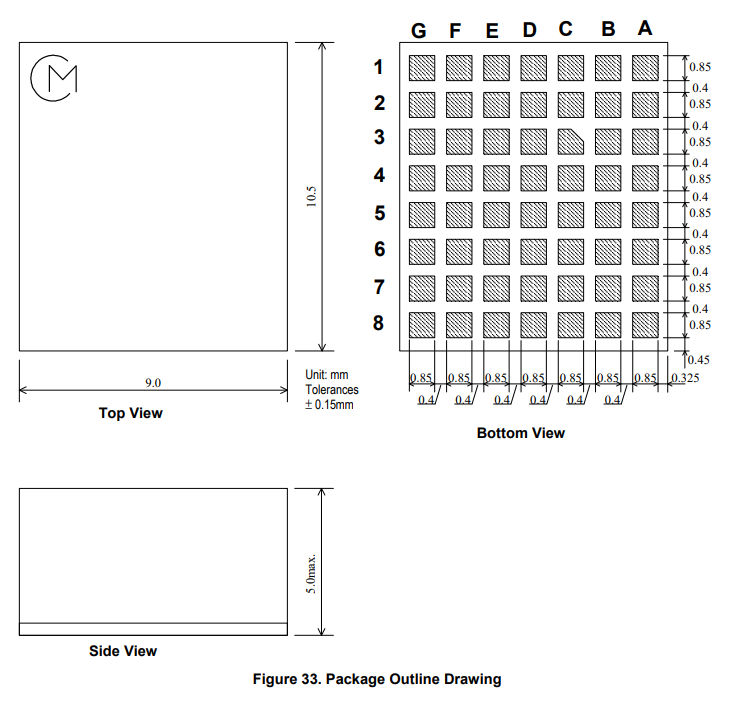

封裝尺寸:10.5*9*5.0mm

替代產品:MSN12AD12-MP

  • 產品詳情


訂購指南:

PART NUMEEROUTPUTNPUTEfciency
[w]
ENPackage
[mm]
MSLQuantityl
Packing
Vour
M
ur
(max.)
[A]
Vw
(typ.
M
Range
M
ulod
[A]
MYMGM
5R012ELA5RN
1.8-
5.0
12127.5-
15.0
5.295.7Yes
(Positive)
10.5x9.0x5.0
LGA
3400units/T&R
MYMGM
5R012ELA5RND
1.8-
5.0
12127.5-
15.0
5.295.7Yes
(Positive)
10.5x9.0x5.0
LGA
3100units/T&R

規格

Iout (A)Max12A
Vin(V)7.5V to 15V
Vin(V)typ12V
Vout (V)1.8V to 5V
Vout (V)typ5V
線性調整率 (%)-0.5% to 0.5%
負載調整率 (%)-0.5% to 0.5%
輸出數 (#)1
效率(%)95.7%
開關頻率 (kHz)400kHz
尺寸 (mm)W9.0mm
尺寸 (mm)L10.5mm
尺寸 (mm)T5.0mm
工作溫度(degC)-40℃ to 105℃
Circuit topologyBuck(Step-down)
封裝SMD
類型Modules (integrated components)
產品系列MYMGM
產品系列特點MYMGM series which is POL(Point of Load)  is single output MonoBK with PMBus
品牌Murata


典型的應用

PCIe /服務器應用

■FPGA和DSP

■數據通信/電信系統

分布式總線架構(DBA)

■可編程邏輯和混合電壓



輸入欠壓關機和啟動閾值

在正常啟動條件下,直到升壓輸入電壓超過并保持在啟動閾值電壓(見規格),變流器才開始正常調節。一旦工作,轉換器將不會關閉,直到輸入電壓降至低于欠壓關斷限制。后續重啟將不會發生,直到輸入電壓再次上升到啟動閾值以上。這種內置的遲滯可以防止在單個輸入電壓下任何不穩定的EN操作。

然而,用戶應該意識到在欠壓關斷附近的輸入源,其電壓隨著輸入電流的消耗而衰減(例如電容器輸入),轉換器關閉,然后隨著外部電容器充電而重新啟動。這種情況可能會出現波動。為了防止這種情況,確保工作輸入電壓在任何時候都遠高于UV關機電壓。


包裝信息

本部分提供包裝數據,包括水分敏感等級、包裝圖紙、包裝標志還有磁帶和卷軸信息。
