Teledyne SP Devices 14位RF數字轉換器ADQ1600RF-1.6 GSPS

發布時間：2021-01-05 17:06:46 瀏覽：1774

Teledyne SP Devices ADQ 1600RF是世界領先的14位轉換器。ADQ 1600RF采用Teledyne SP Devices公司的ADC交織技術實現的獨特的1600 MSPS捕獲速率，能夠滿足射頻/中頻采樣、高分辨率超聲成像和高速數據記錄等要求。

對Teledyne SP Devices ADQ 1600RF的AFE進行交替耦合，優化了大帶寬下的頻譜純度，模擬-3dB帶寬為750 MHz。

數字化儀通過高速USB3.0電纜獨立連接到主機。緊湊的PCI Express/PXI Express或MTCA.4μTCA接口可用作系統集成的模塊化儀器。還提供了集成到PC的PCIe版本。所有接口類型都允許以高傳輸速率傳輸數據流。

特征

軟件開發工具包(SDK)

ADQ1600RF附帶了一個易于使用的API，它可以很容易地集成到任何應用程序中。用于應用程序開發的軟件工具包括C/C、MATLAB和Windows XP/Vista/Windows 7 DLL。SDK還包括Teledyne SP Devices的數據捕獲工具ADCaptureLab。

FPGA和ADQ開發工具包

ADQ1600RF基于ADQDSP計算板，電路板采用XilinxVirtex6LX240TFPGA，用戶可以通過購買ADQ開發包訪問FPGA并實現自定義數字信號處理。

采集功能

標準觸發器選項有外部觸發器、內部觸發器、軟件觸發器和級別觸發器。對于PXIe單元，也可以使用背板觸發器。多記錄模式可以與任何觸發器功能結合使用。每條記錄都標記有一個標題，其中包含時間戳、記錄計數器、觸發器計數器和記錄的觸發器類型。提高的觸發器精度提供子樣本級別的觸發時間。

ADQ設計服務

Teledyne SP Devices提供了自定義ADQ系列數字轉換板的可能性。定制可以包括硬件、軟件和FPGA固件更改。

深圳市立維創展科技有限公司，優勢渠道提供Teledyne SP Devices產品訂貨，歡迎咨詢了解。

詳情了解Teledyne SP Devices請點擊：/brand/69.html

或聯系我們的銷售工程師：0755-83642657 QQ: 2295048674

產品信息
解析度	14位
輸入信號范圍	2.2 V pp
輸入通道	1個
觸發	軟件/擴展/級別
時鐘	詮釋 /分機 （SMA）
外部時鐘	0.25-2 V峰峰值
時鐘參考	Int. / Ext. 10 MHz / PXIe
介面	USB 3.0， cPCIe / PXIe， PCIe， MTCA.4 μTCA
采樣率	1.6 GSPS
輸入帶寬	750兆赫
Memory size	512毫克樣品

上一篇: HOLT IC航空電子設備 MIL-STD-1553 收發器

下一篇: Andon圖像傳感器插座

推薦資訊

Focus滑動螺絲調諧器（頻率>100MHz）如何工作？ 2023-11-07 10:07:10
Focus microwave的機電滑桿調諧器自1985年以來一直以原型形式用于射頻行業，并自1989年以來作為最終產品使用。多年來，我們一直在努力和重新設計我們的調諧器，使它們成為市場上最通用，用戶友好和可靠的調諧器。焦點調諧器的設計遵循一個簡單而堅固的原則:它們由兩個精確硬化和接地的平行軸組成，精確地引導由帶梯形螺紋的中心絲杠控制的馬車。車廂滑動的特氟龍涂層軸承，減少摩擦和消除噪音。一個非常精確的不銹鋼垂直軸，每個電機步長1.5至3微米的分辨率位于每個車廂內，用于控制每個探頭的垂直位置。通過使用彈簧加載的水平和垂直運動消除了車廂內的隙。

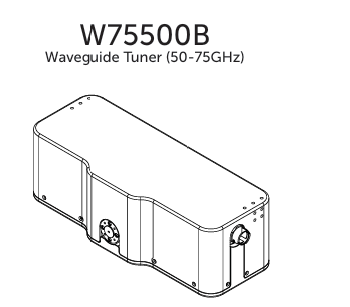

Focus Microwaves W75500B波導調諧器50-75G 2025-05-14 09:38:22
