HI-1582低功耗CMOS收發器HOLT

發布時間：2024-07-15 09:24:06 瀏覽：609

　　HI-1582是一款專為滿足MIL-STD-1553和MIL-STD-1760規范要求而設計的低功耗CMOS收發器。這款產品由HOLT公司開發，是BU-63133L8 MIL-STD-1553收發器的直接替代品，具有引腳兼容、外形和配合的特點。

HI-1582低功耗CMOS收發器HOLT

　　HI-1582的主要功能包括：

　　發射器部分：能夠獲取互補的CMOS/TTL Manchester II雙相數據，并將其轉換為適合驅動總線隔離變壓器的差分電壓。此外，還提供了邏輯電平的Transmit Inhibit控制輸入。

　　接收器部分：將1553總線雙相數據轉換為適合輸入曼徹斯特解碼器的互補CMOS/TTL數據。接收器具有一個單獨的使能輸入引腳STROBE，當該引腳為低電平時，接收器輸出會被強制為邏輯“0”。

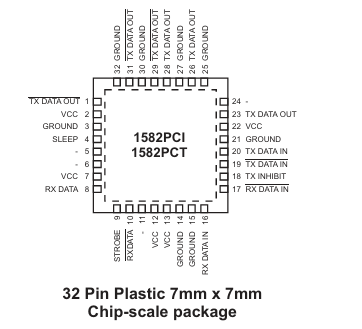

　　HI-1582采用32引腳塑料芯片級封裝(QFN)，封裝底部集成了一個裸露的散熱器，可以焊接到PCB接地層上以實現最佳散熱效果。該產品提供工業級(-40°C至+85°C)或擴展級(-55°C至+125°C)溫度范圍選項。

　　特征：

　　符合MIL-STD-1553A和B、MIL-STD-1760以及ARINC 708A規范。

　　3.3V單電源供電。

　　小型7mm x 7mm 32引腳塑料芯片級封裝。

　　最大功耗小于0.5W。

　　單收發器支持完全雙冗余。

　　直接替代DDC BU-63133L8。

　　應用：

　　MIL-STD-1553接口

　　智能彈藥

　　門店管理

　　傳感器接口

　　儀表

　　測試設備

型號：

Part#	Package Description	Temp Range	Flow	RoHS Compliant	Moisture Sensitivity Level
HI-1582PCIF	32 Pin Plastic 7mmx7 mm Chip-Scale Package (QFN)	-40°℃ to +85℃		Yes	3
HI-1582PCMF	32 Pin Plastic 7mmx7 mm Chip-Scale Package (QFN)	-55℃ to+125℃	M	Yes	3
HI-1582PCTF	32 Pin Plastic 7mmx7 mm Chip-Scale Package (QFN)	-55℃ to+125℃	T	Yes	3

相關推薦：

HI-2579低功耗CMOS雙收發器HOLTIC

更多HOLTIC相關產品信息可咨詢立維創展。
