MYSGK02506BRSR微型固體塊式非隔離DC-DC電源轉換器Murata
發布時間:2024-10-24 10:04:57 瀏覽:576
MYSGK02506BRSR是一款微型固體塊式非隔離DC-DC電源轉換器,適用于嵌入式應用。這款轉換器具有9.6至42V的輸入電壓范圍和最大6A的輸出電流。基于固定頻率同步降壓轉換器拓撲結構,這款高功率轉換效率模塊具有5至25V的可設置輸出電壓和開/關控制功能。此外,該轉換器還包括欠壓鎖定(UVLO)和輸出短路保護。
PERFORMANCESPECIFICATIONS SUMMARYAND ORDERING GUIDE | ||||||||||||
Model Number | Output | Input | Efciency [%] | Package [mm] | ||||||||
Vout [V] | out (Max) [A] | Power [M] | R/N (Max) [mVp-p] | Regulation(Max. | Vintyp [V] | Range [V] | in,no load (Typ.)[mA] | in,full load (Typ.)[A] | ||||
Line [%] | Load [%] | |||||||||||
MYSGK02506BRSR | 5-25 (typ:24V) | 6 | 150 | 50 | ±2.0 | ±2.0 | 36 | 9.6-42 | 22 | 4.06 | 98 | 14.7x16.3x7.5 |
MYSGK02506BRSRD | 5-25 (typ:24V) | 6 | 150 | 50 | ±2.0 | ±2.0 | 36 | 9.6-42 | 22 | 4.06 | 98 | 14.7x16.3x7.5 |
注:Murata村田DC/DC電源模塊型號產品可用Cyntec電源模塊進行替代,具體替代方案可咨詢立維創展。
產品特點:
寬輸入電壓范圍:9.6至42V(絕對最大輸入電壓:50V)
可設置輸出電壓范圍:5至25V
高達6A的輸出電流
超小型表面貼裝封裝:尺寸為14.7 x 16.3 x 7.5mm
高效率:在Vo=24V時效率高達98%
出色的熱降額性能
短路保護
可編程UVLO(欠壓鎖定)
開/關控制(正邏輯)
工作溫度范圍:-40至+85°C
應用場景:
分布式電源架構
中間母線電壓應用
通信設備
服務器及存儲應用
網絡設備
企業網絡
高性能IC供電應用,如DSP、FPGA、ASIC和微處理器
相關推薦:
推薦資訊
American Power Design (APD) 是一家專注于高壓直流到直流轉換器的電源供應商,提供功率范圍從0.5瓦到200瓦、輸出電壓可達20,000伏特的高效高質量DC-DC變換器。其產品系列豐富,包括A、C、D、E、G、H、J、L、M、P、Q、S和X系列,廣泛應用于工業設備、科研儀器、醫療設備和通信設備等多個領域。

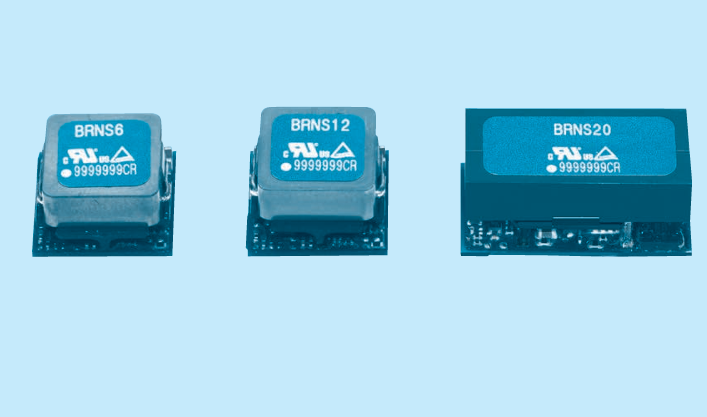

BRNSS、BRNS12 和 BRNS20 是 Cosel 生產的高性能 DC-DC 轉換器,分別提供 6A、12A 和 20A 的電流輸出。這些轉換器具有寬輸入電壓范圍(3.0V 至 14.4V 及 0.6V 至 5.5V),效率高達 87%,輸出電壓可調,紋波電壓和噪聲低(25mVp-p 和 50mVp-p),啟動時間僅 4.5ms。此外,它們具備過流保護、遠程感應和開關等保護功能,適應廣泛的工作和存儲溫度(-40°C 至 85°C 和 -40°C 至 100°C),并能耐受振動和沖擊
