KU PA 12701540 - 2 A射頻功率放大器Kuhne
發布時間:2024-10-24 10:24:55 瀏覽:694

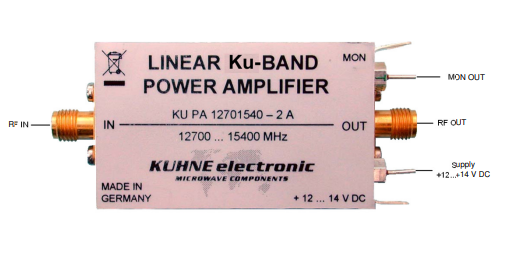

KU PA 12701540-2A是由Kuhne Electronic GmbH生產的Ku波段線性功率放大器,采用高效的GaAs技術,具備高線性和寬帶寬的特性,非常適合需要低失真和高帶寬的應用。它支持12700至15400 MHz的頻率范圍,能夠處理從2至12 dBm的輸入功率,并提供至少33 dBm的輸出功率。這款放大器擁有至少22 dB的小信號增益和高達40 dB的諧波抑制,以及在30 dBm PEP時27 dBc的IM3典型值,展現了其出色的性能。
KU PA 12701540-2A的設計注重實用性,具備反極性保護和監測輸出功能,后者通過二極管檢測器實現前向功率檢測。它的小型機械尺寸和僅45克的重量使得這款放大器便于集成到各種系統中。此外,它采用SMA-female 50歐姆的輸入輸出連接器,并配有鋁制外殼,尺寸為50 x 30 x 18 mm。
應用場景
數字廣播系統:如DVB-S和DVB-T
COFDM系統:使用QPSK、QAM等調制類型的COFDM系統
模擬傳輸系統
技術規格
頻率范圍:12700至15400 MHz
輸入功率:對于P1dB典型值為2至12 dBm,最大為20 dBm
輸出功率:P1dB最小為33 dBm(連續波),P3dB典型值為34 dBm(連續波)
增益:小信號增益最小為22 dB
諧波:在33 dBm時,諧波抑制最小為40 dB
互調失真:在30 dBm PEP時,IM3典型值為27 dBc
效率:在33 dBm(連續波)時,效率至少為10%
供電電壓:+12至+14 V DC
Alaris Kuhne是高頻和微波領域過程與測量技術解決方案的領先企業。深圳市立維創展科技有限公司,優勢代理銷售Alaris Kuhne產品,歡迎咨詢。
推薦資訊
MTI Instruments?提供用作測試測量位移和區域的高速、高分辨率和高精密度一維激光傳感器(非接觸線性相位傳感器)。MTI Instruments的激光測量系統能夠輕松設置區域并將其與可見激光區域點對齊(在整理激光傳感器之前檢查激光安全檢測標準)。

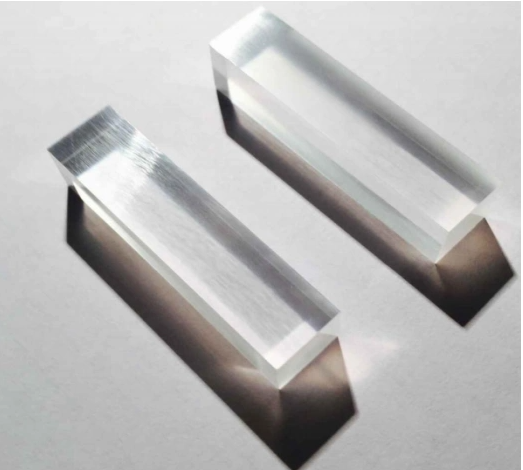

碘化銫(Na)閃爍晶體,由Luxium Solutions制造,是一種無色透明的晶體,主要成分是碘化銫(CsI)摻雜少量碘化鈉(NaI)。該晶體具有高熔點(621°C)和高沸點(1280°C),在20°C時水溶性為42.5%,密度在4.0至5.1 g/cm3之間,且在正常條件下穩定。其主要用途是作為輻射檢測的閃爍材料,能夠將X射線和γ射線等電離輻射轉化為可檢測的光信號,廣泛應用于醫學成像、工業檢測和核物理研究等領域。
